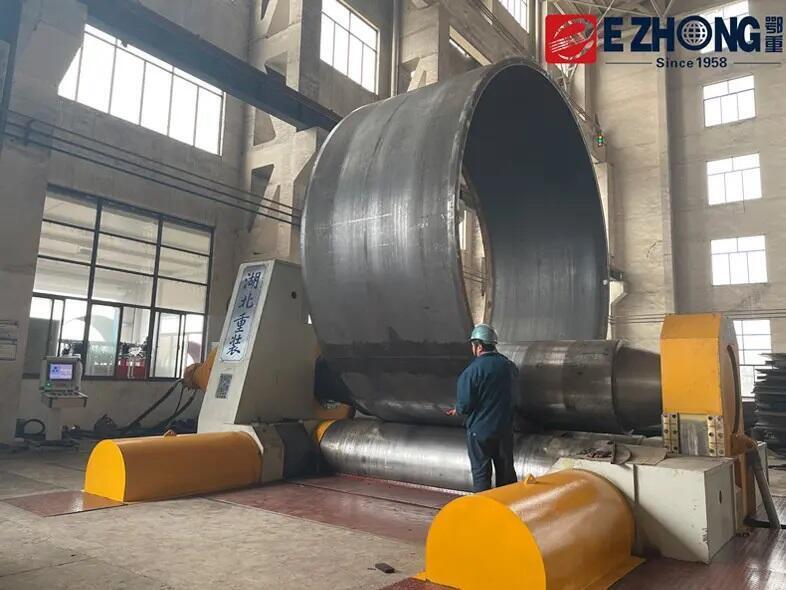

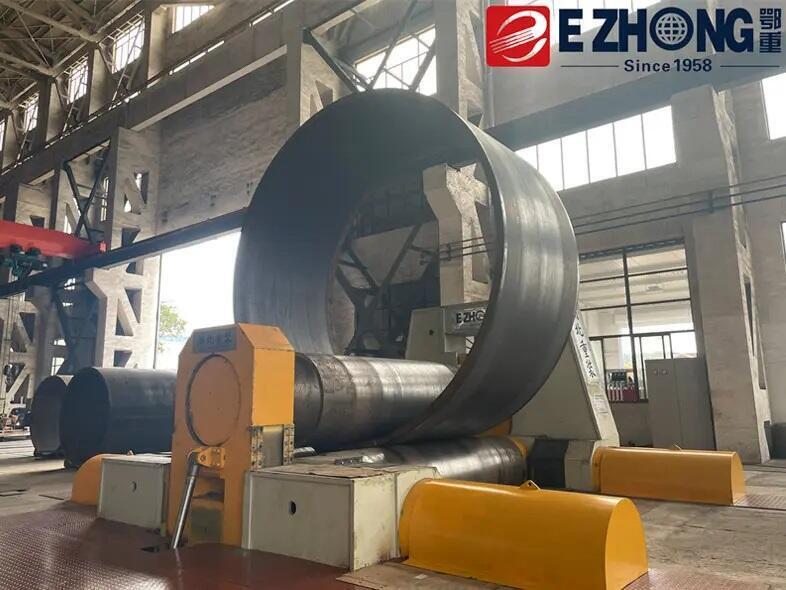

Трехвалковая листогибочная машина

Гидравлические листогибочные трехвалковые машины с изменяемой геометрией для гибки листов средних и больших толщин способны придавать листу не только цилиндрическую форму, но прочие различные формы, такие как дуга, конус и пр.

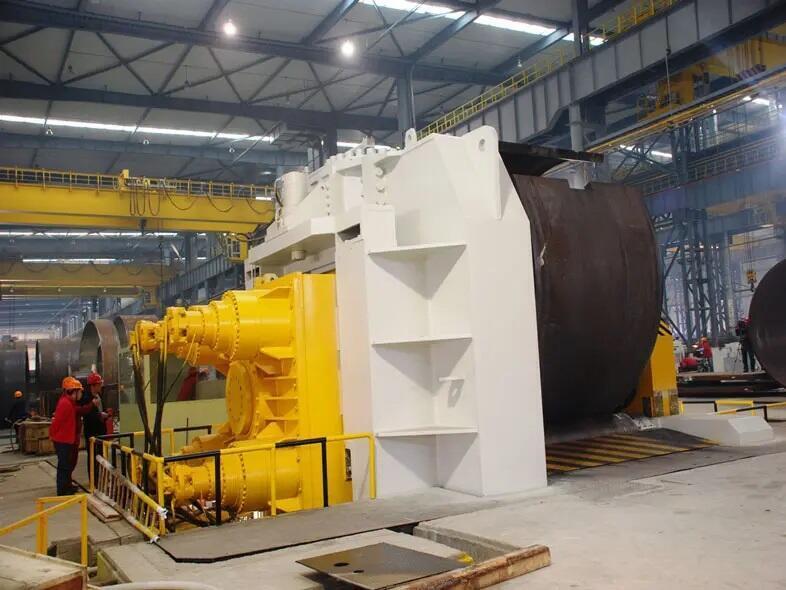

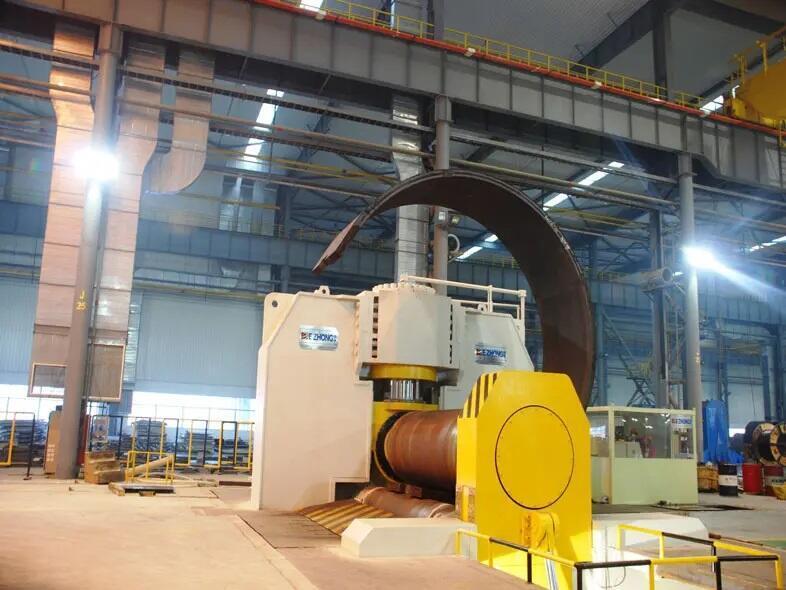

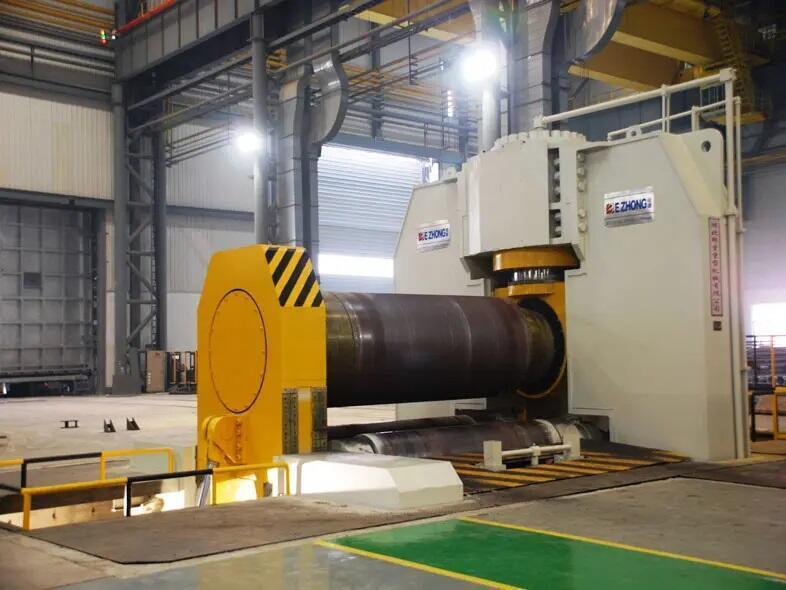

Устройство таких машин отличаются от традиционной компоновки тем, что нижние ролики могут перемещаться в горизонтальной плоскости независимо друг от друга. Верхний ролик имеет привод от гидромотора и обеспечивает главное движение заготовки, также он перемещается в вертикальной плоскости. Такое сочетание возможностей позволяет производить заготовки в форме "бриллианта" с последующей калибровкой. Машина может выполнять те же функции, что и традиционная четырехвалковая машина. Возможность несимметричного позиционирования нижних роликов относительно верхнего ролика позволяет производить предварительную гибку толстых листов со значительно меньшими усилиями чем при применении классической кинематической схемы.

Перемещение верхнего ролика в верхнее положение осуществляется при помощи гидравлического цилиндра, производящего давление на ролик с правой стороны, а перемещение ролика в нижнее положение производится гидроцилиндром с левой стороны. Работа всех гидроцилиндров синхронизирована через электронную систему управления. Координаты положения роликов и значения перемещений выводятся на экран. Точность синхронизации перемещения роликов составляет +/- 0,2мм

Возможно исполнение машины, при котором все ролики будут иметь привод вращения. Все ролики в этом случае получают вращение от гидромотора через планетарный редуктор.

Горизонтальное перемещение нижних роликов осуществляется при помощи механических передач. От электромотора вращающий момент передается через червячный редуктор на винтовые пары, где он преобразуется в поступательное движение роликов в горизонтальной плоскости.

Для выгрузки заготовки после обработки, на верхнем ролике имеется откидная опора.

Для удобства работы с машиной предусмотрен передвижной пульт управления с монитором. Устройство оснащено защитной блокировкой клавиш для целей безопасности. Также у пульта управления имеется возможность подключения к сети для загрузки и выгрузки управляющих программ.

Листогибочные машины производства EZHONG обеспечивают работу на самом современно уровне, что позволяет производить продукцию востребованную на высокотехнологичном рынке.

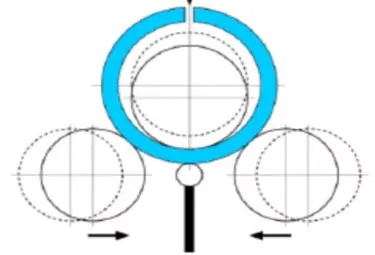

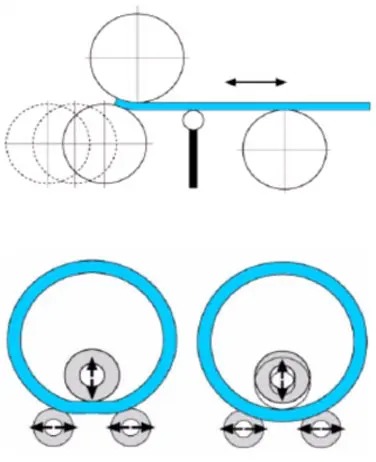

Принцип работы трёхвалковой гибочной машины:



Контролируемое перемещение нижнего ролика упрощает операцию предварительной гибки.















Уменьшение расстояния между нижними роликами позволяет лучше протаскивать лист, что облегчает последующую гибку изделий меньшего диаметра и толщины, а также облегчает измерение криволинейных пластин, которые необходимо сваривать.













Увеличение расстояния между нижними роликами облегчает сгибание толстых листов.

Во время предварительной гибки стальной лист удерживается в горизонтальном положении, что обеспечивает лучшие условия безопасности для оператора.

Благодаря системе управления верхними профилированными роликами, трехвалковый гибочный станок можно использовать как традиционный пресс для прессования и измерения готовой продукции.

Таким же образом с помощью различных операций прессования можно изготавливать очень толстые конические и изогнутые пластины.

---
