Автоматическое дозирование INJECTO 05

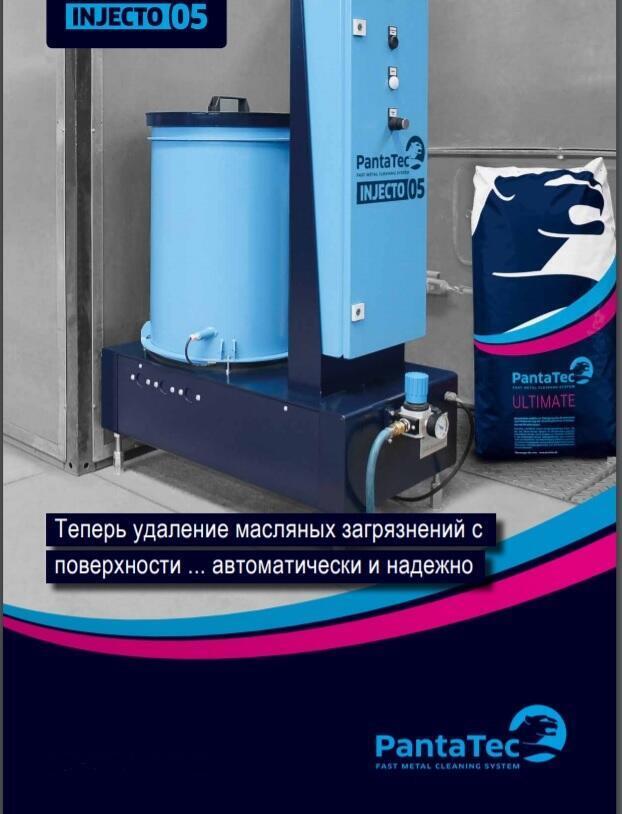

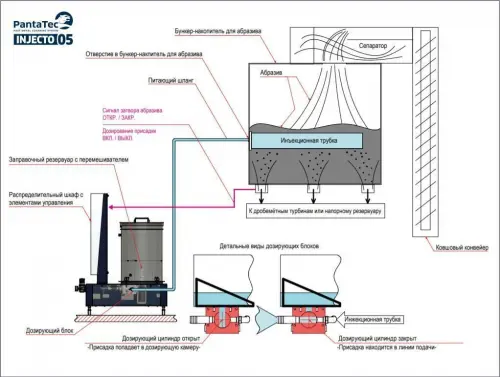

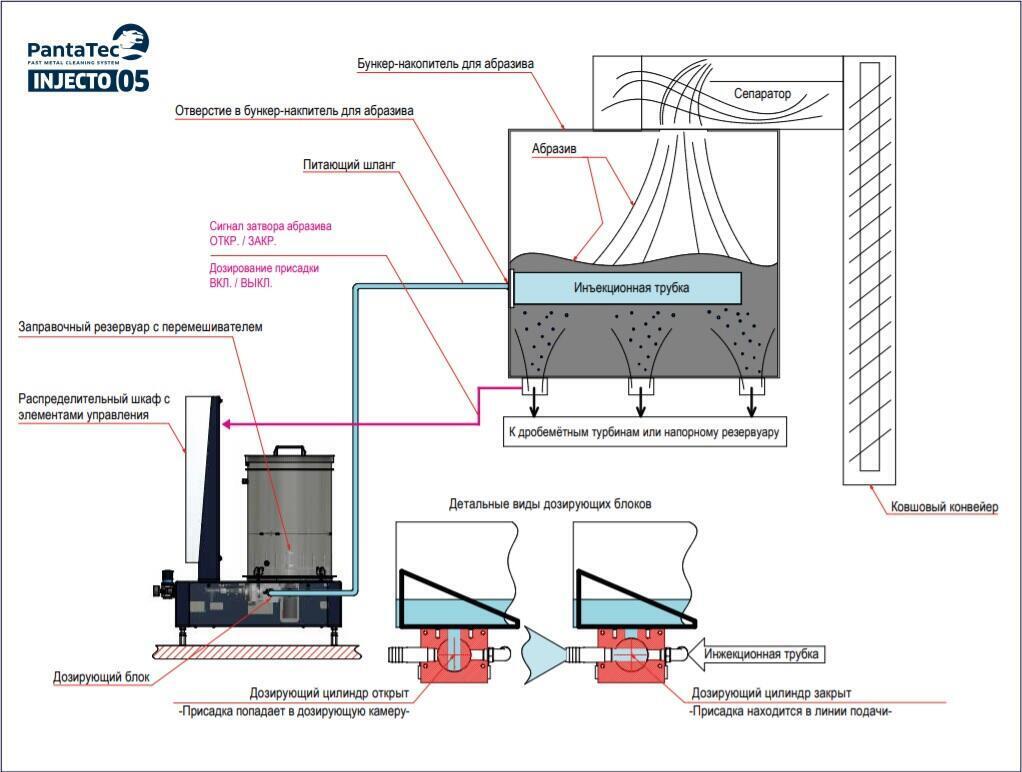

Дозатор INJECTO 05 обеспечивает необходимую надежность процесса при использовании присадки PantaTec ULTIMATE к абразиву. Присадка в необходимом количестве вносится непосредственно в абразив с помощью принципа пневматической инжекции по линии подачи к инжекционной трубке. Инжекционная трубка находится в основномпотоке абразива, то есть непосредственно в подаваемом потоке к дробемётным турбинам или к напорному резервуару. Абразив захватывает присадку и смешивается с ней. Присадка немедленно оказывает свое действие, связывая и удерживая в себе масла и жиры.

Установка дозатора

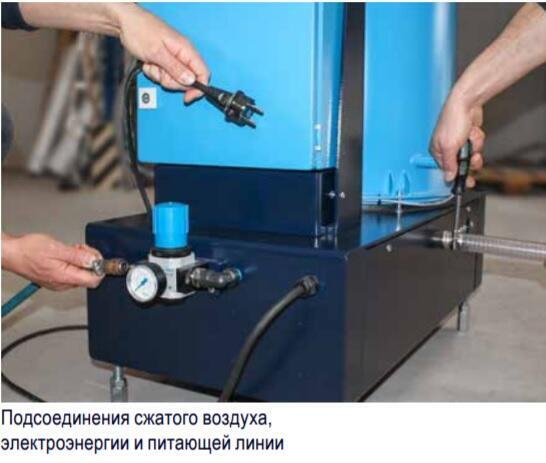

INJECTO 05 можно установить легко и с небольшими затратами практически к любой абразивоструйной установке .Сначала опорожнить бункер-накопитель абразива до уровня монтажа инжекционной трубки. Крепление инжекционной трубки и подготовка отверстия для линии питания: Просверлить в стенке бункера для абразива два отверстия Ø 9 мм и Ø 51 мм в соответствии с прилагаемым шаблоном. Разместить инжекционную трубку в центре потока абразива и закрепить винтом на боковой стенке. Установить дозатор с интегрированным блоком управления в зоне абразивоструйной установки в доступном и защищенном месте. Соединить выход для присадки на дозаторе через питающий шланг (1") с инжекционной трубкой. В качестве электрического соединения потребуется только имеющаяся в свободном доступе розетка с защитным контактом (230 В, 16 А). Кроме того,требуется подача сжатого воздуха (сухой и без масла) давлением 6 бар. Подсоединение к дозирующему блоку осуществляется с помощью пневмошланга (1/2“) с быстроразъемной муфтой.

Управление дозатором

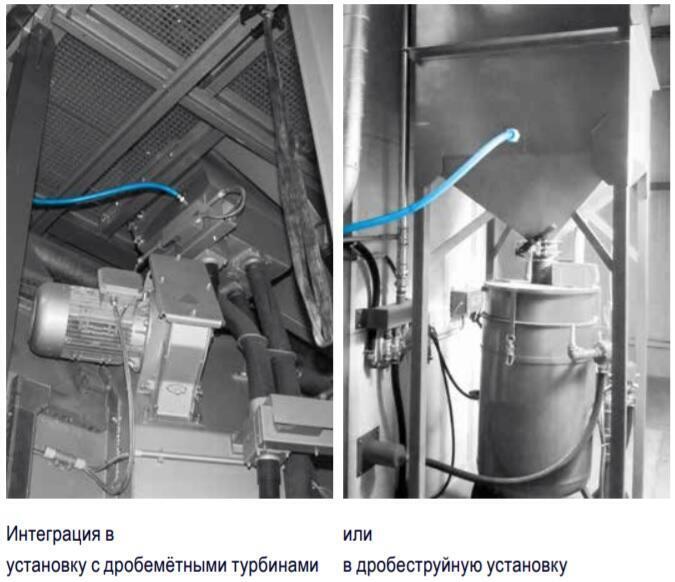

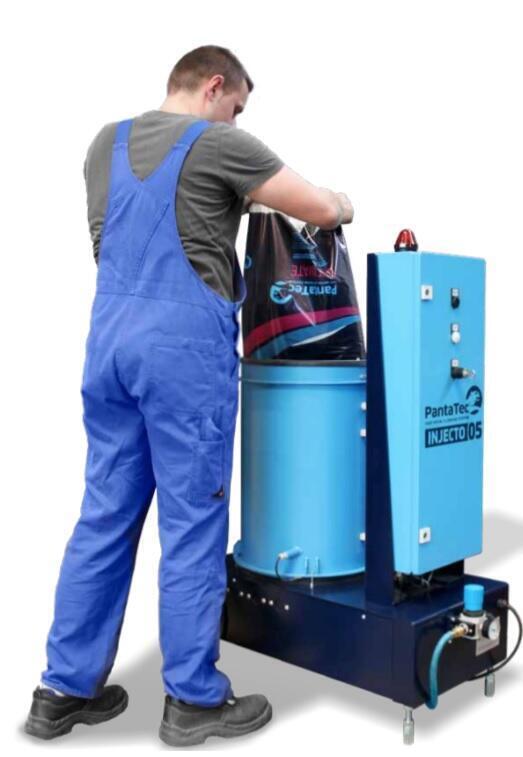

Дозатор соединяется с управлением абразивоструйной установки таким образом, чтобы присадка добавлялась только при активной абразивоструйной работе. В установках с дробемётными турбинами используется сигнал управления для запорных органов (челюстной затвор), в дробеструйных установках - переключающий сигнал выключателя бдительности. Необходимое количество присадки вводится обычным текстом на дисплее управления дозатора в интервале 0 – 5 литров на час абразивоструйной обработки на каждый дозирующий блок. Требуется прибл. 0,5 - 1,0 литра присадки на дробемётную турбину в час абразивоструйной обработки, при дробеструйной обработке прибл. 0,5 - 1,0 литра на каждую рабочее сопло. Контроль уровня заполнения заправочного резервуара напоминает оператору установки своевременно о том, что надо засыпать соответственно полный мешок присадки (прибл. 50 литров) в заправочный резервуар.

PantaTec INJECTO 05 - состоит из:

Станины с заправочным резервуаром и крышкой:

• Полная высота: прибл. 1200 мм
• Полная ширина: прибл. 800 мм
• Полная глубина: прибл. 450 мм
• Емкость заправочного резервуара: прибл. 70 литров
• Полный вес,тип 05-01, порожний: прибл. 95 кг

Пневматический дозатор (состав)

Перемешиватель для заполнения дозирующих карманов, вращающийся  дозирующий блок с пневматической линией подачи, пневматическая  инжекционная трубка для введения присадки в абразив.

Варианты исполнения (модификации)

Дозатор INJECTO 05 может оснащаться дозирующими блоками в количестве до 3 шт. и инжекционными трубками в количестве до 3 шт.  Они могут работать в одной абразивоструйной или нескольких (макс. 3 шт) отдельных абразивоструйных установках. Внимание: Настройка дозируемого количества присадки в литрах / час работы одинакова для 3 инжекционных трубок или всех подключенных потребителей.  Однако, питание потребителей осуществляется независимо друг от друга по мере необходимости. В зависимости от рабочего состояния потребителя, абразивоструйная обработка или холостой ход / остановка, дозирующие блоки подключаются или деактивируются по отдельности, c помощью специального подающего шланга 1“

Длина и высота подачи присадки к инжекционным трубкам:

• Общая длина подачи на дозирующий блок: макс. прибл. 30 м
• Общая высота подачи на дозирующий блок: макс. прибл. 10 м

Управление

Электрическая часть:

• Включение/выключение
• Активация внешним сигналом от управления абразивоструйной установки, Настройка дозируемого количества присадки с помощью дисплея ПЛК обычным текстом, 0 - 5 литра в час работы абразивоструйной установки на дозаторующий блок Контроль уровня присадки в баке, сообщение при минимальном уровне заполнения
• Встроенный распределительный шкаф, IP54
• Выполнение электромонтажа для подключения к источнику питания, а все необходимые сигнальные и контрольные кабели предоставляются со стороны заказчика
• Электрическое подключение: 230 В, 16 A, разъем с защитным контактом с кабелем длиной 1 м

Пневматическая часть:

• Подача сжатого воздуха, 6 бар, сухой и без масла
• Соединение с помощью быстроразъемных муфт, подающего шланга 1/2“ со стороны заказчика
